氮封閥（帶指揮器的自力式壓力調節閥） | ZZYVP

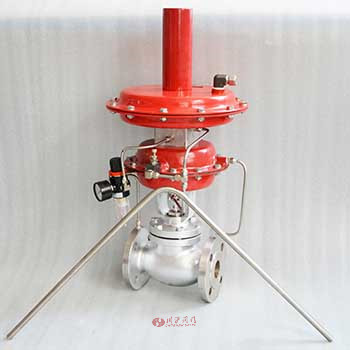

氮封閥圖片

氮封閥 產品說明
氮封閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥由快速泄放閥及自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

氮封閥 技術參數
公稱通徑 20 25 40 50 80 100 150
閥座直徑 6 15 20 25 32 40 50 65 80 100 125 150
額定流量系數Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
壓力調節范圍 0.5～70 20～120 60～400 300～700 500～1000 KPa
公稱壓力PN 1.0、1.6 MPa
被調介質溫度 80、200 ℃
流量特性 快開型
調節精度 ≤5%
允許壓降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面積(C㎡) 200 280 400
允許泄漏量 符合ANSIB16.104—1976 IV級
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座型閥芯
流量特性 直線性
氮封閥 零件材質
零件名稱 零件材料
閥體（代號） WCB (C) CF8 (P) CF8M (R) CF3M (RL)
閥座 304 304 316 316L
墊芯 304 304 316 316L
閥蓋 Q235 304 316 316L
閥桿 304 304 316 316L
下膜蓋 Q235
膜片 EPDM或FKM夾纖維
上膜蓋 Q235
壓蓋 Q235
螺紋蓋 Q235

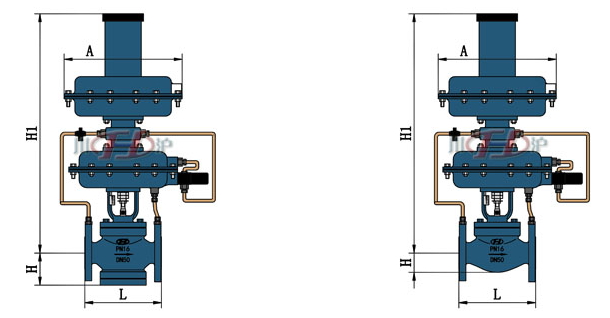

氮封閥 結構尺寸圖

氮封閥結構圖

氮封閥 連接尺寸
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 老型 105 117 120 139 144 188 208 220 268 278
精小型 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400

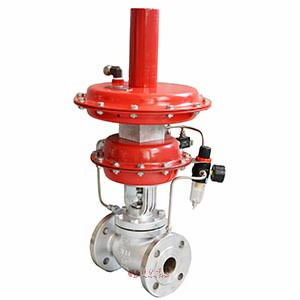

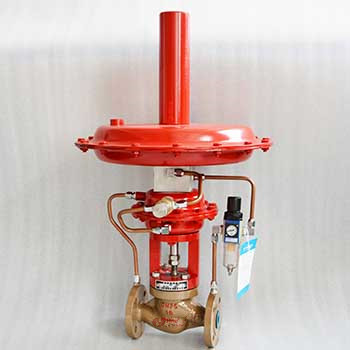

氮封閥 圖片

氮封閥圖片 氮封閥圖片
